HMT-i500S
产品简介
超凡性价比，极致产品力
在i500基础上全新拓展，丰富产品配置；
副主轴配置，可实现零件完全加工；也可选配伺服尾座；
全新链式刀库，比i500增加了一倍的刀具容量（≥40T）；
Z轴行程增加，可实现1500mm的长料加工。
HMT-i500S
技术亮点
● 主副轴可实现传递加工，完全实现零件6面加工
● 副主轴8寸卡盘，最大转速 4500
● Z轴行程增加，可实现1500mm的长料加工
● 升级链式倒库，刀具数量扩容（44-48）
● 可选配中心架
HMT-i500S

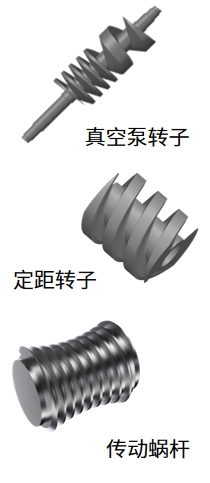

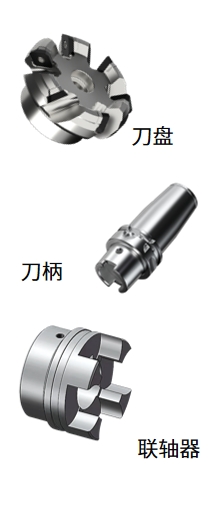

典型应用
HMT-i500S
技术参数
| 项 目 | 描述 | HMT-i500 | HMT-i500S | |
| 加工能力 | 最大加工直径 | 500mm | ||
| 最大棒料直径 | 74mm | |||
| 最大车削长度 | 800mm | 1500mm | ||
| 行程 | X轴 | 500mm | ||
| Y轴 | 200mm | |||
| Z轴 | 850mm | 1500mm | ||
| B轴 | 240° | |||
| W轴 | / | 1400mm | ||
| 铣主轴 | 最大扭矩 | 88.5Nm | ||
| 额定扭矩 | 45Nm | |||
| 最高转速 | 12000rpm | |||
| 最大功率 | 39.5kW | |||
| 额定功率 | 18.5kW | |||
| 刀柄 | HSK-T63 | |||
| 刀具中心出水 | 标配 | |||
| B轴 | 驱动方式 | 力矩电机 | ||
| 扭矩(额定/最大) | 360Nm/685Nm | |||
| 锁紧力矩 | 1500Nm | |||
| 车主轴 | 扭矩(额定/最大) | 286Nm/715Nm | ||
| 最高转速 | 3000rpm | |||
| 功率(额定/最大) | 30kW/75kW | |||
| 定位锁紧 | 支持 | |||
| 锁紧力矩 | 440Nm | |||
| 卡盘规格 | 10in | |||
| 最大进给速度 | X轴 | 30m/min | ||
| Y轴 | 30m/min | |||
| Z轴 | 36m/min | |||
| B轴 | 80rpm | |||
|
全闭环控制 (分辨率) |
X轴/Y轴/Z轴 | 0.001mm | ||
| B轴/C轴 | 0.001° | |||
| 刀库 | 刀库类型 | 盘式刀库 | 链式刀库 | |
| 刀库容量 | 24把 | 48把 | ||
|
刀具最大直径 (连续/邻空) |
80mm/120mm | 75mm/120mm | ||
| 刀具最大重量 | 7kg | |||
| 刀具最大长度 | 300mm | |||
| 尾座 | 最大进给力 | 8000N | 选配 | |
| 套筒内部锥度 | MT5 | |||
| 副主轴 | 扭矩(额定/最大) | / | 140Nm/315Nm | |
| 最高转速 | 4000rpm | |||
| 功率(额定/最大) | 22kW/40kW | |||
| 定位锁紧 | 支持 | |||
| 卡盘规格 | 8in | |||
| 数控系统 | 供应商/型号 | 拓璞rocOS | ||
| HMI | 19寸触屏 | |||
| 运算显示分辨率 | 0.0001mm | |||
| 运动控制 | 预读功能 | 最大1024行 | ||
| 曲率优化 | 支持 | |||
| RTCP | 支持 | |||
| 斜面加工 | 支持 | |||
| 外形尺寸 | 长 | 6000mm | 7000mm | |
| 宽 | 2400mm | 2800mm | ||
| 高 | 2300mm | 2700mm | ||
| 重量 | 约8t | 11t | ||
